Bruksanvisning Clas Ohlson SY-M100W Solcellemodul

Bruksanvisning

Suomi

SUOMI • asiakaspalvelu puh. 020 111 2222 sähköposti [email protected] kotisivu www.clasohlson.fi

Ver. 20200914

Aurinkopaneeli

Tuotenro 36-8108 Malli SY-M50W

36-8109 SY-M100W

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa

tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin.

Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen

tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun

(yhteystiedot käyttöohjeen lopussa).

Tuotekuvaus

Aurinkopaneelissa on monikiteisiä kennoja, jotka muodostavat

sähkövirtaa kennojen altistuessa valolle.

Asennus

Huom.!

Kun aurinkokenno altistuu valolle tai auringonvalolle, kytkentärasian

kytkinrimasta tulee virtaa johtava. Tämä on erityisen tärkeää ottaa

huomioon useita aurinkopaneeleja yhdistettäessä. Oikosulun estä-

miseksi käännä paneeli paneelin asennuksen ja liittämisen ajaksi

poispäin auringosta tai peitä paneeli, jotta auringonvalo ei osu siihen

sähköliitäntöjä tehtäessä. Altista paneeli auringonvalolle vasta, kun

kaikki liitännät on tehty.

• Asenna paneeli aina tasaiselle ja suoralle alustalle. Älä taivuta tai

väännä paneelia.

• Älä pura paneelia.

• Vältä mahdollisuuksien mukaan paneelin kehikon poraamista.

• Älä käytä teräviä metallityökaluja tai muita esineitä, jotka

saattavat naarmuttaa paneelin pintaa.

• Asenna paneeli vaaka- tai pystysuoraan kytkentärasia ylöspäin.

Asenna aurinkopaneeli eteläpuolelle, kesällä 30–40º:n kulmaan

ja talvella 0–20º:n kulmaan. Jos aurinkopaneeli jää varjoon, teho

vähenee huomattavasti. Asenna paneeli sellaiseen paikkaan,

jossa on mahdollisimman vähän varjoa ja jossa ilma pääsee

kiertämään sen ympärillä. Kiinnitä paneeli ruostumattomilla

ruuveilla. Helpompi tapa on käyttää paneelin asennukseen Clas

Ohlsonin aurinkopaneelitelinettä 36-4490.

Liittäminen

50 W

Käytä sopivaa kaapelia, mieluiten UV-kestävää 1,5–4 mm²:n

kaapelia kaapelin pituudesta ja paneelin koosta riippuen.

Avaa kytkentärasia irrottamalla ruuvit ja nostamalla kansi

pois. Pujota kaapeli kierreliittimen läpi. Tarkista kytkentäriman

napaisuusmerkinnät ja liitä plus- ja miinuskaapelit kytkentärimaan.

100 W

Käytä sopivaa kaapelia, mieluiten UV-kestävää 1,5–4 mm²:n

kaapelia kaapelin pituudesta ja paneelin koosta riippuen.

Avaa kytkentärasia napsauttamalla kannen lukitukset

varovasti auki ruuvitaltalla.

Pujota kaapeli kierreliittimien läpi. Tarkista kytkentäriman napaisuus-

merkinnät ja liitä plus- ja miinuskaapelit kytkentärimaan. Tarkista

myös kaapeliläpivientien napaisuusmerkinnät kytkentärasiasta.

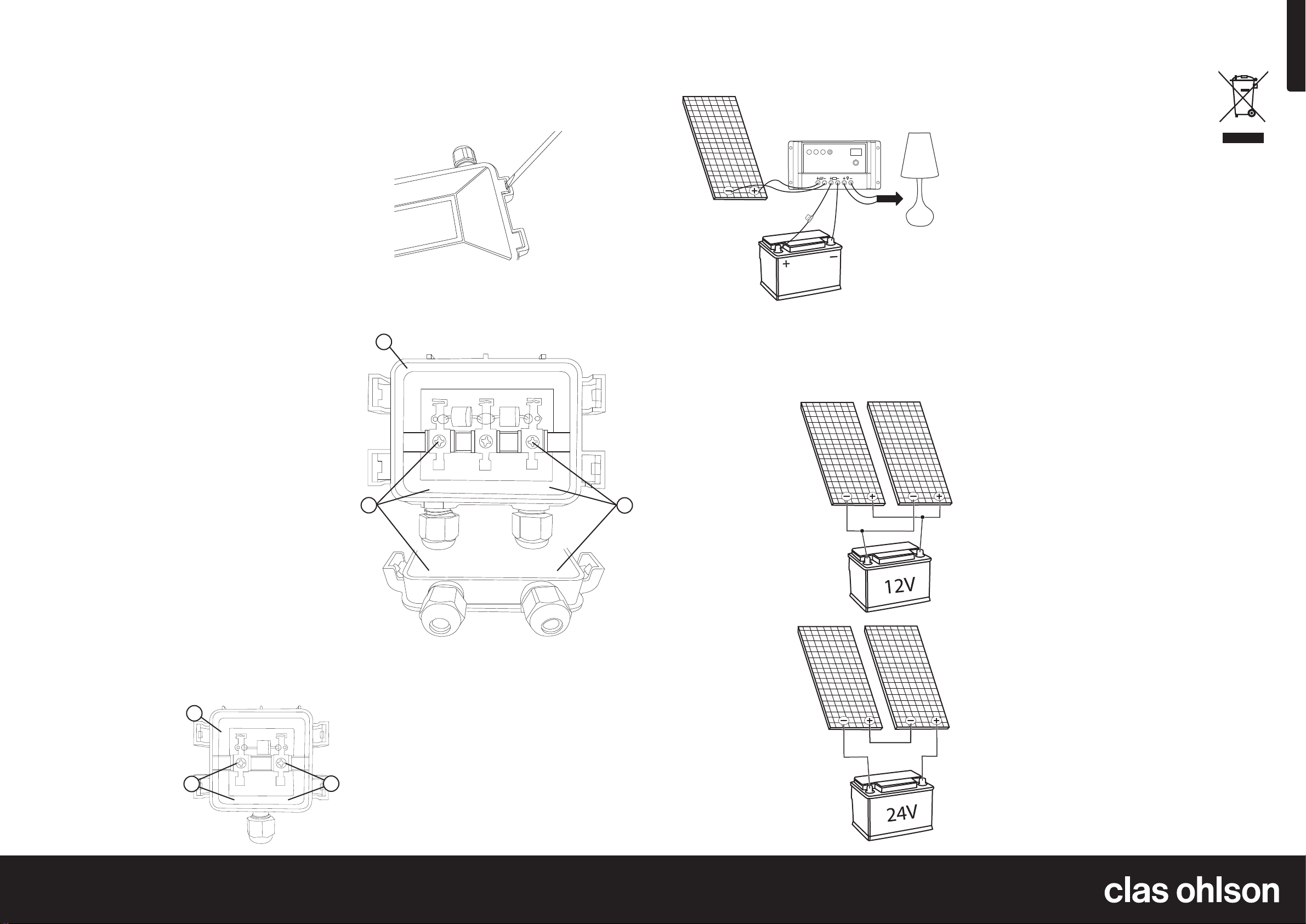

1. Kytkentärima 50 W

2. Miinusmerkintä ja -liitäntä

3. Plusmerkintä ja -liitäntä

4. Kytkentärima 100 W

5. Miinusmerkintä ja -liitäntä

6. Plusmerkintä ja -liitäntä

Huom.

Voitele kaapelit ja kytkentärima vaseliinilla tai vastaavalla korroosion

ehkäisemiseksi. Varmista, että kaapelin vedonpoistosta on

huolehdittu. Sulje kytkentäriman kansi kunnolla, ettei sisälle pääse

kosteutta. Jos aurinkopaneeli asennetaan meren lähelle, jossa siihen

saattaa päästä suolavettä, on erityisen tärkeää suojata paneeli

korroosion estämiseksi niin, ettei sen sisälle pääse kosteutta.

Aurinkopaneeli on liitettävä akkujärjestelmään säätimen kautta, jota

löytyy Clas Ohlsonin valikoimasta.

Aurinkopaneeleja voi myös sarja- ja rinnankytkeä.

Kahden aurinkopaneelin

liittäminen yhteen 12 V:n järjes-

telmään: rinnakkaiskytke paneelit

liittämällä plus plussaan ja miinus

miinukseen.

Kahden aurinkopaneelin

liittäminen yhteen 24 V:n järjes-

telmään: liitä toisen paneelin plus

toisen paneelin miinukseen.

Kierrättäminen

Esimerkit liittämisestä 12 tai 24 V:n järjestelmään

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa

kotitalousjätteen sekaan. Ohje koskee koko EU-

aluetta. Virheellisestä kierrättämisestä johtuvien

mahdollisten ympäristö- ja terveyshaittojen

ehkäisemiseksi tuote tulee viedä kierrätettäväksi,

jotta materiaali voidaan käsitellä vastuullisella

tavalla. Kierrätä tuote käyttämällä paikallisia

kierrätysjärjestelmiä tai ota yhteys ostopaikkaan.

Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Malli SY-M50W SY-M100W

Kennotyyppi Monikiteinen Monikiteinen

Enimmäisteho 50 W 100 W

Enimmäisjännite 18,5 V 18,5 V

Virran

enimmäisvoimakkuus 2,72 A 5,42 A

Tyhjäkäyntijännite 23,2 V 23,2 V

Oikosulkuvirta 2,87 A 5,74 A

Enimmäisjännite 600 V 600 V

Mitat (P × L × K) 510 × 610 × 30 mm 940 × 670 × 30 mm

Huom.! Aurinkopaneeleissa on yksilölliset arvokilpien numerot ja

mittaustulokset voivat poiketa yllä olevista.

-

+

-

+

-

+

4.Connection block 100 W

5.Negative terminal and connection

6.Positive terminal and connection

4

6

5

-

+

-

+

2

1

3
